انواع سینی کابل و نردبان کابل و ساپورت در محصولات پوشش نیرو منور گستر
در بسیاری از پروژه‌ها، بخش قابل توجهی از مشکلات اجرایی زمانی ایجاد می‌شود که تجهیزات مسیر کابل به‌صورت جداگانه انتخاب شوند. ممکن است سینی با ابعاد مناسب خریداری شود اما ساپورت آن ظرفیت لازم را نداشته باشد، یا نردبان کابل در مسیر درستی قرار گیرد اما متعلقات موردنیاز برای تغییر جهت از ابتدا پیش‌بینی نشده باشند.
به همین دلیل، مدیریت کابل باید به‌عنوان یک مجموعه پیوسته دیده شود. پوشش نیرو منور گستر با ارائه تجهیزات مدیریت کابل، ساپورت و قطعات تکمیلی، امکان آن را فراهم می‌کند که اجزای مختلف مسیر از ابتدا با یکدیگر هماهنگ شوند.

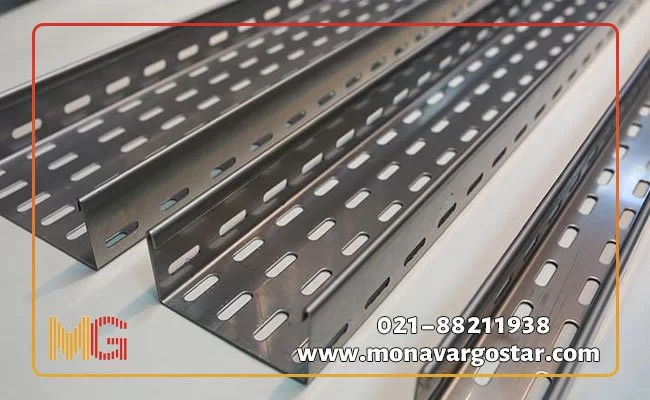

سینی کابل چه نقشی در نظم تأسیسات دارد؟
سینی کابل برای ایجاد یک مسیر مشخص و منظم جهت عبور کابل‌های برق، کنترل، شبکه و سایر سیستم‌های تأسیساتی استفاده می‌شود.
در پروژه‌هایی که تعداد کابل‌ها زیاد است، اجرای پراکنده کابل‌ها می‌تواند دسترسی، تعمیر و توسعه آینده را دشوار کند. سینی کابل با ایجاد یک بستر مشخص، امکان دسته‌بندی و مدیریت بهتر کابل‌ها را فراهم می‌کند.
عرض و ارتفاع سینی باید متناسب با حجم کابل‌ها انتخاب شود و بهتر است مقداری ظرفیت اضافه برای توسعه آینده در نظر گرفته شود. ضخامت نیز بر اساس وزن کابل، فاصله ساپورت و شرایط نصب تعیین می‌شود.
نوع پوشش سطح نیز باید متناسب با محیط انتخاب شود؛ زیرا شرایط یک فضای داخلی با محیط صنعتی یا فضای باز یکسان نیست.
نردبان کابل در مسیرهای سنگین چه مزیتی دارد؟
در مسیرهایی که کابل‌های قدرت با وزن بیشتر استفاده می‌شوند، نردبان کابل می‌تواند گزینه مناسبی باشد.
ساختار باز نردبان باعث می‌شود هوا در اطراف کابل‌ها جریان داشته باشد و دفع حرارت بهتر انجام شود. این ویژگی در پروژه‌های صنعتی و مسیرهای طولانی اهمیت بیشتری پیدا می‌کند.
نردبان کابل از ریل‌های جانبی و پله‌های عرضی تشکیل شده است. فاصله پله‌ها، عرض نردبان، ارتفاع جانبی و ضخامت ورق باید بر اساس نوع کابل و شرایط بارگذاری انتخاب شوند.
در مسیرهای عمودی نیز امکان مهار کابل‌ها روی پله‌ها وجود دارد که می‌تواند کنترل کابل را ساده‌تر کند.
سی چنل چگونه فریم نگهدارنده را تشکیل می‌دهد؟
سی چنل یکی از پروفیل‌هایی است که برای ساخت زیرسازی و فریم‌های نگهدارنده تجهیزات استفاده می‌شود.
این محصول می‌تواند در ساخت ساپورت‌های سقفی، دیواری و قاب‌های چندطبقه مورد استفاده قرار گیرد. شکل مقطع آن باعث می‌شود امکان ترکیب با براکت، صفحات اتصال و سایر قطعات وجود داشته باشد.
در انتخاب سی چنل باید مقدار بار و فاصله بین نقاط اتصال در نظر گرفته شود. اگر دهانه زیاد باشد، میزان خمش نیز افزایش پیدا می‌کند و ممکن است به مقطع قوی‌تری نیاز باشد.
به همین دلیل، انتخاب تنها بر اساس ضخامت یا قیمت شاخه کافی نیست و طراحی کل فریم باید بررسی شود.

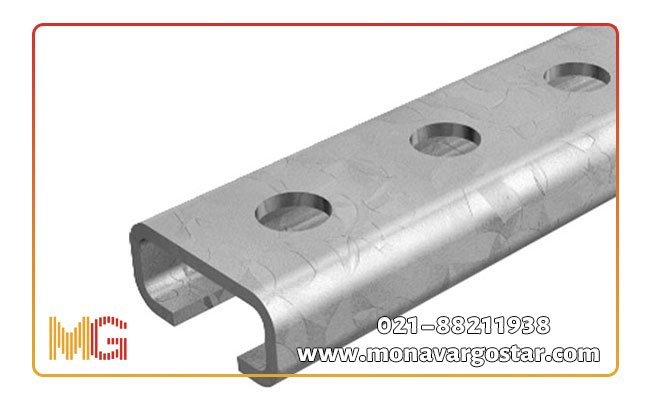

یو چنل چه زمانی کاربرد بیشتری پیدا می‌کند؟
یو چنل یا یونسترات چنل یکی از گزینه‌های کاربردی برای ساخت ساپورت‌های مدولار است.
ساختار شیاردار این پروفیل امکان استفاده از مهره فنری و اتصالات مختلف را فراهم می‌کند. در نتیجه می‌توان محل اتصال تجهیزات را روی ریل تغییر داد و در صورت نیاز، تنظیمات جدیدی ایجاد کرد.
این ویژگی در پروژه‌هایی که مسیر تأسیسات ممکن است در زمان اجرا تغییر کند، بسیار کاربردی است. برای مثال اگر یک کانال تهویه با مسیر کابل تداخل داشته باشد، امکان تنظیم محل اتصال می‌تواند نیاز به ساخت دوباره کل فریم را کاهش دهد.
یو چنل در فریم‌های چندطبقه و سیستم‌هایی که احتمال توسعه آینده دارند نیز مزیت زیادی دارد.
ساپورت سینی کابل چه تأثیری در عملکرد مسیر دارد؟
ساپورت سینی کابل وظیفه انتقال وزن سینی و کابل‌ها به سازه اصلی را بر عهده دارد. طراحی نامناسب این بخش می‌تواند باعث افتادگی یا تغییر شکل مسیر شود.
فاصله ساپورت‌ها یکی از مهم‌ترین عوامل است. هرچه فاصله افزایش پیدا کند، میزان بار واردشده به هر نقطه و احتمال خمش بیشتر می‌شود.
نوع براکت، طول بازو، نحوه اتصال به سقف یا دیوار و نوع ریل نیز باید در طراحی ساپورت در نظر گرفته شوند.
در مسیرهایی که چند سینی در ارتفاع‌های مختلف قرار دارند، می‌توان از فریم چندطبقه استفاده کرد تا فضای تأسیسات بهتر مدیریت شود.

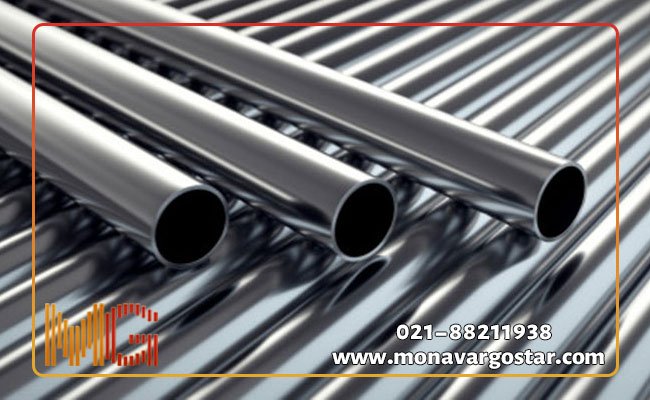

لوله برق کاندوئیت در کدام نقاط استفاده می‌شود؟
در بعضی بخش‌های پروژه، کابل باید از داخل دیوار، کف یا محل‌هایی عبور کند که احتمال ضربه یا تماس مستقیم وجود دارد. در این شرایط لوله برق کاندوئیت می‌تواند حفاظت بیشتری ایجاد کند.
کاندوئیت علاوه بر حفاظت مکانیکی، به نظم مسیر نیز کمک می‌کند. انتخاب قطر مناسب اهمیت زیادی دارد؛ زیرا فضای داخلی باید به اندازه‌ای باشد که عبور کابل‌ها بدون فشار انجام شود.
در صورت نیاز به توسعه آینده نیز بهتر است مقداری ظرفیت اضافه در نظر گرفته شود.
اتصالاتی مانند زانو، بوشن، گلند و بست نیز باید متناسب با نوع لوله انتخاب شوند تا در نقاط اتصال، کیفیت حفاظت مسیر کاهش پیدا نکند.
متعلقات سینی کابل چگونه مسیر را قابل اجرا می‌کنند؟
در نقشه‌های واقعی، مسیر کابل تقریباً هیچ‌گاه کاملاً مستقیم نیست. تغییر جهت، انشعاب و اختلاف ارتفاع از مواردی هستند که در پروژه اتفاق می‌افتند.
متعلقات سینی کابل برای اجرای همین بخش‌ها استفاده می‌شوند. زانویی، سه‌راهی، چهارراهی، کاهنده و قطعات اتصال از مهم‌ترین نمونه‌ها هستند.
استفاده از متعلقات هماهنگ باعث می‌شود مسیر بدون برش‌های غیراصولی و تغییر شکل دستی اجرا شود.
این موضوع علاوه بر ظاهر مرتب‌تر، می‌تواند سرعت اجرا را نیز افزایش دهد و احتمال خطا در محل پروژه را کاهش دهد.
متعلقات نردبان کابل چه کاربردی دارند؟
متعلقات نردبان کابل برای اتصال شاخه‌ها، تغییر مسیر و ایجاد انشعابات در سیستم نردبان استفاده می‌شوند.
در پروژه‌های صنعتی معمولاً مسیرها طولانی هستند و ممکن است در چند نقطه تغییر ارتفاع یا جهت داشته باشند. اگر این متعلقات در مرحله طراحی مشخص نشده باشند، ممکن است اجرای پروژه با توقف یا خریدهای فوری مواجه شود.
به همین دلیل، بهتر است تعداد و نوع قطعات تکمیلی از روی نقشه محاسبه و هم‌زمان با نردبان اصلی سفارش داده شوند.
تفاوت مسیر اصلی با زیرسازی چیست؟
مسیر اصلی شامل تجهیزاتی مانند سینی، نردبان و کاندوئیت است؛ در حالی که زیرسازی وظیفه نگهداری و تثبیت این تجهیزات را دارد.
سی چنل، یو چنل، براکت و سایر اجزای ساپورت در این بخش قرار می‌گیرند. اگر زیرسازی به‌درستی طراحی نشود، حتی استفاده از تجهیزات اصلی باکیفیت نیز نمی‌تواند نتیجه مطلوبی ایجاد کند.
از طرف دیگر، اگر ساپورت بیش از حد سنگین طراحی شود، هزینه و وزن اضافی به پروژه تحمیل خواهد شد. بنابراین هدف، انتخاب یک سیستم متناسب با بار واقعی است.
چگونه تجهیزات مسیر کابل را به‌صورت هماهنگ انتخاب کنیم؟
مرحله اول، بررسی نوع کابل و ظرفیت مسیر است. سپس باید مشخص شود که در هر بخش از پروژه سینی، نردبان یا کاندوئیت مناسب‌تر است.
پس از آن، نوع ساپورت و فاصله نقاط نگهدارنده مشخص می‌شود. سی چنل یا یو چنل بر اساس شکل فریم و شرایط اجرا انتخاب می‌شوند.
در نهایت، تمام تغییر جهت‌ها و انشعابات روی نقشه بررسی می‌شوند تا متعلقات موردنیاز نیز به لیست خرید اضافه شوند.
این روش باعث می‌شود سفارش بر اساس یک BOM کامل انجام شود و احتمال کمبود قطعات در زمان اجرا کاهش پیدا کند.
پوشش نیرو منور گستر؛ یک مجموعه برای کل مسیر تأسیسات
هماهنگی میان اجزای مسیر یکی از عوامل مهم در کیفیت اجراست. وقتی ریل، ساپورت، سینی، نردبان و متعلقات از ابتدا در کنار یکدیگر دیده شوند، هم خرید دقیق‌تر می‌شود و هم اجرای پروژه نظم بیشتری پیدا می‌کند.
پوشش نیرو منور گستر با ارائه تجهیزات مدیریت کابل و ساپورت تأسیسات، امکان طراحی و تأمین یک سیستم کامل را برای پروژه‌های ساختمانی، صنعتی و زیرساختی فراهم می‌کند.
برای دریافت پیشنهاد فنی و استعلام، بهتر است نقشه مسیر، نوع کابل، مقدار بار، شرایط محیطی و تعداد تجهیزات موردنیاز در اختیار کارشناسان مجموعه قرار گیرد.
